ผู้เขียน หัวข้อ: มา คาริเบรท SWR ตัวเก่งของเราด้วย load 50, 75 ,100 โอห์ม  (อ่าน 7155 ครั้ง)
0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้
kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« เมื่อ: มกราคม 14, 2011, 09:53:24 AM »

-
swr ของเราใช้มาหลายปีแล้วครับเช่น sx200 ของแท้ หรือ ของปลอม ที่ใช้กันอยู่ มาทดสอบว่ายังเที่ยงตรงหรือไม่
ก็ต้องทำ load 75โอห์ม เอาไว้ทดสอบครับ จะได้ swr=1:1.5 ครับ ถ้าเพี้ยนเรา ก็ต้องแกะปรับจูนกันแล้วครับ

วงจร  load 75ohm


แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #1 เมื่อ: มกราคม 14, 2011, 10:00:11 AM »

ในรูปใช้ R แบบ คาร์บอน 300ohm ขนาด 5watt 4ตัว ทนกำลังวัตต์ ต่อเนื่องได้ ประมาณ 20watt ครับ
ถ้าใช้ 100watt ก็ประมาณ 5-10วินาที ก็เพียงพอแล้วที่จะตรวจเช็ค

แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

woodyvut
นักวิทยุขั้นกลาง
***
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 76



« ตอบ #2 เมื่อ: มกราคม 14, 2011, 11:17:39 AM »

มีประโยชน์มาก ขอบคุณครับ
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

~~153RT311~~
kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #3 เมื่อ: มกราคม 14, 2011, 12:04:28 PM »

ครับ มีประโยชน์ มาก หรือว่า เราจะเอามาเทียบค่า swr เวลาที่เราสร้างเครื่อง swr ขึ้นมาเองก็ได้ครับ
โดยเทียบไป เทียบมา กับ load 50ohm และ load 75ohm



แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #4 เมื่อ: มกราคม 16, 2013, 06:36:12 PM »

หลังจากเราใช้เครื่องวัด swr มายาวนานควรตรวจสอบความแม่นยำกันบ้างนะครับ
ไม่ควร อย่างยิ่งเปรียบเทียบค่าโดยใช้  load ตัวเดียวแล้วก็เอาไปเทียบกับ swr ตัวอื่นๆ มากมายหลายรุ่น
หลายยี่ห้อ เพราะเครื่องวัดทุกตัวย่อมมีความผิดพลาดในตัวของมันเอง ครับ ในการเทียบค่าครั้งนี้ใช้  load 3ค่านะครับ
เรียงจากซ้าย ไปขวา 50 ,75 ,100 โอห์ม ตามลำดับ

แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #5 เมื่อ: มกราคม 16, 2013, 07:13:23 PM »

จากสูตร vswr=RL/50 ถ้าแทน RL ด้วย 75 vswr=1.5 ถ้าแทนด้วย 100 vswr ได้เท่ากับ 2

ในรูปต่อ  load 75โอห์ม vswr=1.5 ความถี่ที่ใช้ในการเทียบค่าครั้งนี้ 145.00MHz



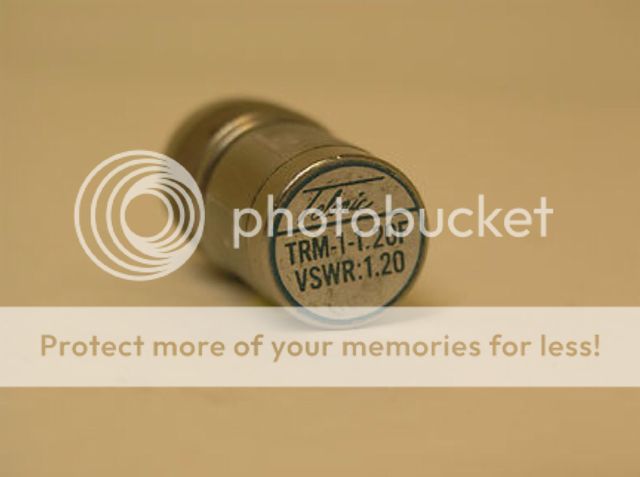

dummy load 100โอห์ม
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

aeraY
ปรมาจารย์ขั้นสูง
******
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 871


153RT313


« ตอบ #6 เมื่อ: มกราคม 16, 2013, 10:05:47 PM »

:D ขอบคุณครับ
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

  153 Radio Thailand Group: 27.555MHz USB
153OHM
นักวิทยุขั้นต้น
**
ออฟไลน์ ออฟไลน์

Antenna: Inverted V Dipole
กระทู้: 10



« ตอบ #7 เมื่อ: มกราคม 16, 2013, 10:10:13 PM »

มีอุปกรณ์มาใหม่อีกแล้ว

ขอบคุณครับ ;)
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า
kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #8 เมื่อ: กุมภาพันธ์ 20, 2013, 02:59:40 PM »

ถ้าเราใช้ dummy load ต่ำกว่า 50โอห์มได้ไหม คำตอบได้ครับ ก็ใช้สูตร
Vswr=50/RL เช่น ใช้dummy load ค่า 25โอห์ม vswr=50/25, vswr=2.0

ก็ลองเอามาทดสอบ เครื่องวัด swr ของเราดูนะครับ เครื่องจะแพงแค่ไหน ก็หนีสูตรการคำนวน
ข้างต้นนี้ไปไม่ได้ครับ

หมายเหตุ  load ที่เราทำขึ้นมาตามรูปนั้นเหมาะกับ ย่าน HF-VHF ถ้าต้องการเทียบค่าย่าน UHF ขึ้นไป
ก็ต้องใช้ load ที่ออกแบบมาสำหรับย่านนี้นะครับ

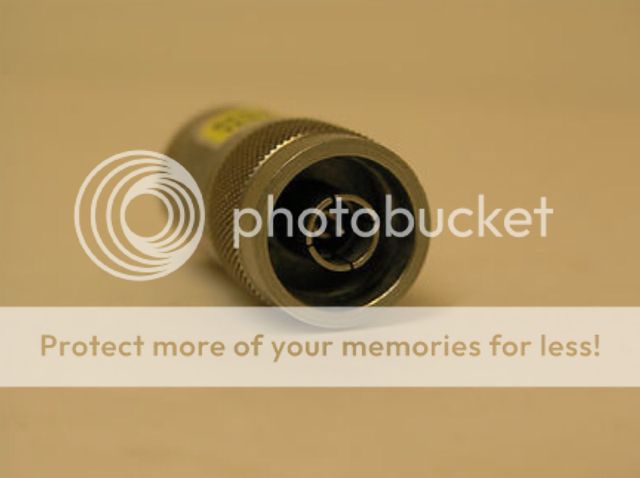

ลักษณะ  load 75โอห์มที่ใช้ได้ตั้งแต่ DC-5GHz เวลาเทียบค่าแล้ว vswr=1.2


แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

153E2103
นักวิทยุขั้นต้น
**
ออฟไลน์ ออฟไลน์

Antenna: YAKI 3 Elements
กระทู้: 26



« ตอบ #9 เมื่อ: กุมภาพันธ์ 20, 2013, 07:17:03 PM »

ผมทดลองตามที่อาจารย์เคนว่าแล้วที่ 75 โอห์ม SWR 1:1.7 แต่ถ้าที่ 50 โอห์ม SWR แทบไม่ขยับ แบบนี้ปกติมั๊ยครับ
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า
kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #10 เมื่อ: กุมภาพันธ์ 20, 2013, 07:28:54 PM »

ผมทดลองตามที่อาจารย์เคนว่าแล้วที่ 75 โอห์ม SWR 1:1.7 แต่ถ้าที่ 50 โอห์ม SWR แทบไม่ขยับ แบบนี้ปกติมั๊ยครับ

เอามิเตอร์ วัดแล้วได้ 75โอห์มใช่ไหมครับ. ลอง 100โอห์มด้วยครับควรจะได้ swr 1:2.0
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

153E2103
นักวิทยุขั้นต้น
**
ออฟไลน์ ออฟไลน์

Antenna: YAKI 3 Elements
กระทู้: 26



« ตอบ #11 เมื่อ: กุมภาพันธ์ 20, 2013, 09:01:53 PM »

ผมทดลองตามที่อาจารย์เคนว่าแล้วที่ 75 โอห์ม SWR 1:1.7 แต่ถ้าที่ 50 โอห์ม SWR แทบไม่ขยับ แบบนี้ปกติมั๊ยครับ

เอามิเตอร์ วัดแล้วได้ 75โอห์มใช่ไหมครับ. ลอง 100โอห์มด้วยครับควรจะได้ swr 1:2.0

ทดสอบแล้วครับอาจารย์เคน 50โอห์มแทบไม่กระดิก, 75โอห์ม 1:1.4 เกือบๆ 5, 100 โอห์ม 1:2 นิดๆครับ
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า
kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #12 เมื่อ: กุมภาพันธ์ 20, 2013, 09:47:22 PM »

ผมทดลองตามที่อาจารย์เคนว่าแล้วที่ 75 โอห์ม SWR 1:1.7 แต่ถ้าที่ 50 โอห์ม SWR แทบไม่ขยับ แบบนี้ปกติมั๊ยครับ

เอามิเตอร์ วัดแล้วได้ 75โอห์มใช่ไหมครับ. ลอง 100โอห์มด้วยครับควรจะได้ swr 1:2.0

ทดสอบแล้วครับอาจารย์เคน 50โอห์มแทบไม่กระดิก, 75โอห์ม 1:1.4 เกือบๆ 5, 100 โอห์ม 1:2 นิดๆครับ

ครับ งั้นก็ ok แล้วครับนึกว่า 75 โอห์มได้ swr 1.7:1 ผิดพลาดเยอะไปหน่อยครับ

และถ้าเราแน่ใจในคุณภาพ ของ dummy load ก็เปิดฝาเครื่องวัด swr ของเราแล้วจูนให้ได้ค่า
ตามสูตร 75โอห์ม swr =1.5:1 ครับ
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode

kenpotha
Administrator
*****
ออฟไลน์ ออฟไลน์

กระทู้: 5406


153RT007 OP: Ken PO.Box3 Sarapee-CM.50140 Thailand


« ตอบ #13 เมื่อ: พฤษภาคม 16, 2013, 11:19:35 AM »

ชุด คาริเบรท สำหรับ network analyzer แพงมากๆครับหลักแสนบาท



การวัดให้ได้ค่าที่แน่นอน ควรตรวจสอบประสิทธิภาพเครื่องวัด VSWR ของเราด้วยนะครับ เช่น sx-200,  MFJ ANALYZER, RIG EXPERT เป็นต้น
สำหรับอุปกรณ์ที่จะมาเทียบค่าขั้นต้นก็มี  dummy laod 50,75,100  โอห์มก็เพียงพอแล้วครับ
แจ้งลบกระทู้นี้หรือติดต่อผู้ดูแล   บันทึกการเข้า

Radio Thailand (RT) Special dx'ers radio group
27.555 MHz USB Mode    27.500 MHz CW Mode
